Установка дровяного титана своими руками

Водонагреватели, работающие на твердом топливе, появились одними из первых, но до сих пор остаются востребованными и часто используются на дачах и в банях. Особенно актуальны они в местностях, где не проведены ни газ, ни электричество.

Дровяные водонагреватели

Плюсы и минусы

Каждый водонагреватель имеет свои плюсы и минусы. Рассмотрим основные качества дровяного бойлера.

Дровяной титан

Недостатки

Из недостатков агрегата можно выделить следующие:

  • нагрев воды происходит порциями. Приходится выжидать нагрев следующей порции воды;
  • отсутствие автоматики;
  • отсутствие регулятора температуры (у некоторых агрегатов);
  • в зимнее время необходимо сливать воду, поскольку стенки бака могут деформироваться.
Топка дровяного водонагревателя

Преимущества

Плюсы:

  • порция воды нагревается за 20-30 минут;
  • необязательное подключение к коммуникациям;
  • простота конструкции и недорогая цена. Также любой человек без особых навыков может собрать и разобрать такой агрегат;
  • автономность.
Бойлер на дровах

Устройство и принцип работы

Водонагреватели, работающие на дровах, в советские времена называли «Титанами». Устройство «Титана» заключается в следующем. Водяной котел имеет в своем составе камеру сгорания, в которую помещают топливо: дрова или уголь. В ней размещается колосник. Под колосником размещается зольник – камера для золы. Наверху или сбоку устанавливается дымоход.

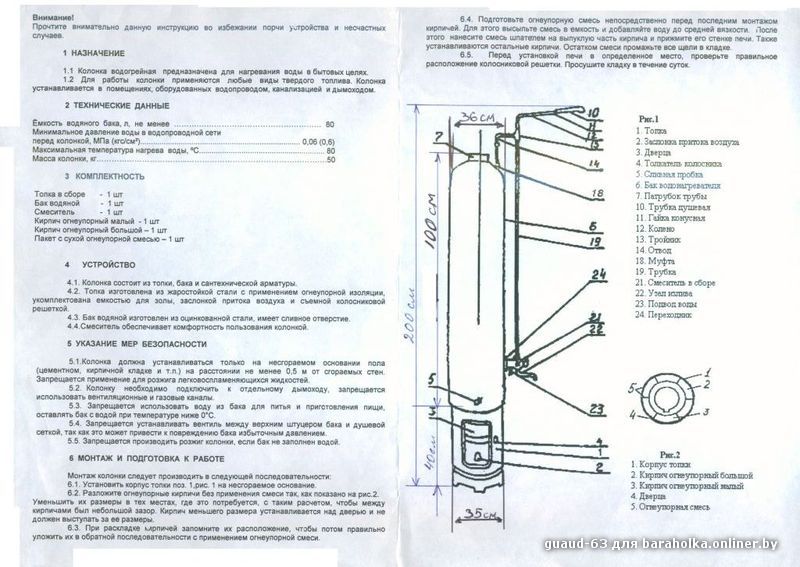

Схема дровяного водонагревателя

Для работы котла необходимо топливо.

Дровяной водонагреватель и топливо для него

Горение образует поток горячего воздуха, который раскаляет трубу, что нагревает воду. Вода поднимается вверх. Через тройник она идет к душу.

Титан на дровах с душем

Характеристики

Бойлеры на дровах имеют свои характеристики: вес, диаметр дымохода, объем, диаметр и материал бака, исполнение топки, смеситель (есть или нет в комплекте).

Дровяные водонагреватели

Современные корпусы агрегата изготавливаются из металла, также устанавливаются экраны, размещенные внутри поверхностей корпуса. Они позволяют избежать нагрева стенок котла и защищают корпус от различного вида повреждений и деформаций. Для камеры сгорания применяют материал из чугуна. Некоторые производители выстраивают топки из огнеустойчивого кирпича.

Дровяной бойлер

Применение

Титан имеет небольшие размеры, поэтому его легко установить в ванной комнате или на даче, где хозяева обычно принимают душ. Необходимо только чтобы был обустроен подвод воды и слив.

Дровяной титан в доме

Советы по выбору

Вот некоторые советы, которые помогут вам выбрать лучший бойлер на дровах для повседневной жизни:

  • титан нагревается быстрее, если бак и топка не раздельные;
  • топка из чугуна лучше, чем стальная, поскольку срок годности выше;
  • дровяной бойлер с раздельной топкой может вращаться, тем самым лейка смесителя может устанавливаться в любое удобное для вас положение;
  • в водогрейный котел может быть встроен ТЭН, что обеспечит вам долгую сохранность горячей воды в бойлере.
Дровяной титан с невстраиваемой топкой

Бак из нержавейки прослужит дольше, однако цена за такой аппарат будет дороже.

Баки для дровяных водонагревателей

Как сделать своими руками?

Бойлер на дровах можно сделать самостоятельно. Для этого нужны следующие составные:

  • бак из металла;
  • дымоход и трубы для отвода воды;
  • ленты и профили из стали;
  • колосник – решетка для дров;
  • крепежи;
  • дрель;
  • сварочный аппарат.
Самодельный водонагреватель на дровах

Самое сложное в конструкции аппарата – это топка. Здесь нужно быть особо внимательным. Топка имеет в своем составе следующие части:

  • камера сгорания – сюда помещают дрова;
  • зольник – он разделен колосником от камеры сгорания;
  • дымоходная труба – можно установить как сбоку, так и сверху, кому как удобнее.
Топка для дровяного бойлера

Чтобы не было проблем при горении, необходимо обеспечить подачу кислорода в поддувальную камеру – поддувало.

Дровяной титан своими руками

Далее необходимо разместить емкости: бак или водяные трубы над топкой. Главное – герметичность устройств. Если размещаете водяные трубы, то они должны быть размещены в виде спирали.

Самодельные дровяные водонагреватели

Стыки должны быть заизолированы, чтобы не допустить утечек.

Сборка водонагревателя поэтапно

Изначально займемся баком. Его верх необходимо срезать сварочным аппаратом для доступа внутрь. Затем смонтируем решетку. Она должны быть выполнена на уровне 25 см от низа бака. Стальным профилем отделяем верхний отсек.

50см – глубина топки. Сбоку необходимо сделать отверстия и петли, чтобы крепить дверцу. Отверстия нужны для дров, поддувала и зольника.

Затем делаем выхлопную трубу и сооружаем смеситель. На этом этапе создание бойлера на дровах завершается. Штрихом для завершения строительства будет подведение воды в бак и установка смесителя.

Бак для дровяного водонагревателя

Как видим, нет ничего сложного в изготовлении дровяного водонагревателя своими руками. Сделать это несложно. В следующем видеоролике можно увидеть еще одну интересную идею, как сделать дровяной титан самостоятельно.
