На сегодняшний день, с развитием технологий производства источников света, а именно светодиодов, открылись новые возможности в производстве светового оборудования. А именно – световых панелей.

Они делают витрины и фасады зданий яркими и привлекательными, хорошо украшают интерьеры, создавая красивую ненавязчивую подсветку.

Световые панели нашли в последний год широкое применение при освещении помещений  и производстве рекламных ультра тонких световых коробов, ввиду их компактности и элегантного внешнего вида.

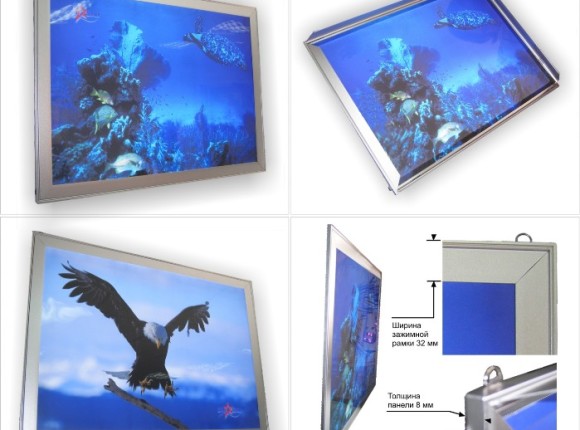

световая панель
Так как я имею хороший практический опыт производства рекламных световых панелей «Светик», а интерес к пониманию тонкостей этого дела растет, решил поделиться, что называется «секретами мастерства».

При производстве световой панели есть три важных аспекта:

- Светорассеивающая матрица.

- Светоотражающая подложка.

- Источники света.

Светорассеивающая матрица

В световых панелях, для равномерного распределения света по всей плоскости панели применяется светорассеивающая матрица. Обычно она изготавливается индивидуально под свой размер панели. По сути это лист стекла, на гладкие поверхности которого нанесены дефекты в определенной закономерности. Принцип ее работы основан на отражении света от границы сред материалов с разной оптической плотностью, когда угол падения не превышает определенного значения. Это принцип на котором работают оптические световоды. А проще – свет не выходит, а отражается обратно во внутрь стекла если пытается выйти из него под острым углом. Мы это наблюдаем, когда смотрим через стекло в аквариум, и не можем увидеть свою руку приложенную к правой или левой стенке аквариума.

Таким образом, свет запущенный с торца плоского стекла не выйдет через его плоскости и будет отражаться обратно во внутрь, пока не дойдет до противоположного торца. Если нарушить в нескольких местах гладкую поверхность стекла, то в этих местах мы получим точки выхода света. То есть светорассеивающая матрица светится в местах нарушения гладкой поверхности. И если таких мест на стекле будет слишком много, то до противоположного торца, свет уже практически не дойдет. Так же важен материал стекла. На практике используется акриловое стекло. Монолитный поликарбонат не подходит, хотя коэффициент светопропускания у него ниже всего на несколько процентов.

Рядом с краем стекла, где расположен источник света, мы имеем большой световой поток и неровности на стекле будут выпускать там большое количество света, и до середины стекла дойдёт лишь малая часть. Поэтому рядом с источником света достаточно лишь небольших рисок на стекле, а в дальней части, световые можно поверхность заматировать  практически на 100%. При двух сторонней подсветке это относится к середине стекла. Степень увеличения плотности матирования от края к середине должна нарастать по логарифмической зависимости. Например в матрицах, применяемых в подсветке изображения телевизоров, диаметр матовых точек рядом со светодиодами меньше миллиметра, а в дальней части около 3 мм. Размер диаметра точки изменяется в 3 раза, площадь, соответственно, растет  еще быстрее - квадратично, примерно световые панели как сделаны в 10. А так как матовые точки вытесняют гладкую площадь, соотношение площади матовых точек и гладкой поверхности растет еще быстрее. Способы нанесения дефектов на гладкую поверхность стекла могут быть самыми разными: фрезой, лазером, плоттером  или шелкографией.  Нет разницы, какие дефекты, матовые или гладко резанные.

Толщина стекла, при производстве матрицы, не имеет значения, так как свет в стекле проходит один и тот же путь. В тонком стекле свет, просто, чаще отражается от поверхностей. Поэтому в тонком стекле матировать поверхность нужно меньше на сколько, на сколько тоньше стекло. Торцы стекла лучше отполировать или покрасить белой краской.

В следующей статье поделюсь опытом об источниках света и светоотражателях в световых панелях.

Константин. Световые панели «Светик»
