Настройка камер видеонаблюдения своими руками


Прогресс шагает вперед все быстрей и то, что еще несколько лет назад было роскошью, сегодня является обыденностью. Например, системы видеонаблюдения. Ранее мы имели возможность лицезреть незаметные глаза в торговых центрах и солидных офисах. Сегодня система видеонаблюдения доступна каждому для контроля безопасности своего жилья. В рамках данной статьи рассмотрим, как правильно установить систему видеонаблюдения самостоятельно.

Зачем нужно видеонаблюдение в доме.

Одной из базовых человеческих потребностей является безопасность. Безопасность собственной персоны, семьи и жилья. С древности человек стремился оборудовать свое жилье системами, которые позволяли предупредить об опасности и контролировать ситуацию по периметру. Технический прогресс ныне позволяет увидеть, что происходит в доме и вокруг него в режиме 24/7 и обеспечить владельцу ощущение безопасности. Данные системы, на самом деле, широко распространены. Просто специфика назначения их такова, что афишировать установление видеонаблюдения владелец оборудования не станет. "Электронные глаза" позволяют мониторить обстановку как внутри жилья, так и на прилегающей территории. Эта хитроумная система способна предупредить хозяина об опасности, а в случае форс – мажора – восстановить последовательность событий и привлечь к ответственности виновных. Видеозапись – весомое доказательство для любого суда. Система видеонаблюдения осуществляет запись там, где владелец установил оборудование. Вам решать, в каком помещении ставить «глаза» и какая площадь будет просматриваться. Видеонаблюдение поможет пассивно защитить жилье от противоправных действий недоброжелателей.

Что касается законности установки наблюдательных систем, то стоит помнить, что несогласованная съемка запрещена. Поэтому следует уделить внимание расположению камер, охватывающих придомовую территорию. Видеонаблюдение в квартире или доме полностью законно, ведь это способ обезопасить себя и свое имущество. Нюансы возникают, если в нашпигованном аппаратурой жилище проживают третьи лица или такое жилье сдается в аренду. Тогда скрытая видеосъемка может быть расценена как вмешательство в приватную жизнь.

Составляющие визуальной системы наблюдения.

Все системы видеонаблюдения состоят из базовых элементов. Это видеокамера (одна или несколько), устройство для обработки и записи информации, монитор и система кабелей, соединяющих систему воедино. Камера служит для получения изображения. По системе кабелей преобразованное в электрический импульс изображение переходит на устройство для обработки записи (видеорегистратор). Данное устройство записывает изображение, используя свою встроенную память либо съемный носитель (диск, карта памяти), параллельно выводя информацию на монитор в режиме реального времени.

Видеорегистратор – это «сердце» всей системы. Подключается как к камере, так и к монитору при помощи VGA - выхода. Чаще всего видеорегистраторы оснащены встроенной памятью и поддерживают универсальный сетевой протокол TCP/IP.

В качестве обрабатывающего устройства могут применяться не только видеорегистраторы. Также используются платы видеозахвата. Обратите внимание, в данном случае они не работают самостоятельно, а интегрированы в локальную компьютерную сеть дома. Плата работает как часть домашнего компьютера, а камера (или несколько камер) работают по типу вебкамер. И плата, и видеорегистратор по своей эффективности, скорости, возможности сжатия информации и ее передачи особо не отличаются, однако отдельный видеорегистратор стоит дороже.

Виды контрольных систем.

На данный момент существует два вида систем видеонаблюдения. Это аналоговые и цифровые системы. Считается, что цифровые системы качественней, они передовые и дают лучшее качество и высокую скорость записи и в целом современней, чем аналоговые. Рассмотрим, в чем отличие аналоговой и цифровой систем видеонаблюдения и какой отдать предпочтение при монтаже видеонаблюдения своими руками.

Аналоговые системы.

Они проще и дешевле, чем цифровые. Данная система представляет собой достаточно простую конструкцию, с высоким качеством изображения и отсутствием систем оповещения. Эта пассивная система. В ней не требуется круглосуточный мониторинг, обработка и архивация полученных данных. Аналоговые системы применяют на стоянках, в кафе, в домах и квартирах. Такую систему просто смонтировать, она проста и понятна в использовании и уходе.

Цифровые системы.

Другое дело – цифровые системы видеонаблюдения. Они сложней технологически, более гибки в плане подключения дополнительных устройств. Цифровую систему можно совместить с сигнализацией и вызовом служб охраны, она имеет широкий спектр функций и используется для охраны банков, офисов, магазинов, хранилищ ценных вещей и прочих помещений, где нужна совершенная система не просто видеонаблюдения, но полноценной охраны. Естественно, такие системы дороже, чем аналоговые.

При принятии решения о том, какую систему устанавливать, нужно взвесить все варианты. Для жилья вполне достаточно простой аналоговой системы. Однако современные цифровые системы уже имеют весьма демократичную стоимость и простую конструкцию, чтобы можно было установить ее дома самостоятельно. Предполагается, что вскоре цифровые системы полностью вытеснят аналоговые с рынка.

Монтируем видеонаблюдение своими руками.

Самостоятельная установка видеонаблюдения не является чем – то сложным. Если вы собирали конструкторы и замки из кубиков в детстве, это не составит вам труда. Плюс – минимальные навыки работы с дрелью. По сути, вся система – это конструктор, который нужно собрать. А перед сборкой нужно изучить оборудование, инструкцию к нему и спланировать, как собрать «конструктор».

Составляем план.

Прежде всего, нарисуйте схему будущей системы. Определите, сколько будет камер, как они будут располагаться, как вся система будет подключена к серверу. Просчитайте, сколько нужно кабеля, какой марки (зависит от типа оборудования) и его расположение. Однозначно, любое жилье оснащено проводкой и кабель видеосистемы стоит располагать на расстоянии не менее метра от имеющихся линий питания, чтобы не было помех видеосигнала. Если конструктивно невозможно расположить провода подальше от энергосистемы, добавьте в комплект металлический рукав для проводов и при монтаже не забудьте заземлить их.

Следующий момент – угол обзора камер. Все зависит от ваших потребностей. Но помните – чем больше угол обзора, тем менее детально изображение. И наоборот. Угол обзора можно скорректировать при настройке системы.

Выберите место для видеорегистратора и монитора. Учитывайте, что данная система конфиденциальна и должна быть скрыта от посторонних глаз. Выбирайте места с минимальным доступом посторонних лиц и хорошей вентиляцией.

После составления плана и расчетов можно приступать к подбору подходящего оборудования. Мы расскажем, как лучше выбрать его.

Выбираем кабель.

Система видеонаблюдения может монтироваться как снаружи, так и внутри помещения. Естественно, для каждого случая нужен кабель с подходящими характеристиками. Помимо расположения, важно и назначение кабеля. Рассмотрим, какой вид кабеля как используется для системы видеонаблюдения.

1. Силовой. Выбирайте его, если камеры будут расположены не далее, чем за 110 м от источника питания с сечением 0,5 мм, если дальше 110 м – сечением 0,75 мм. Проверьте, питание данного кабеля должно составлять 12 В. При монтаже камер устанавливайте их как можно ближе к источнику питания.

2. Витая пара. Используется при монтаже активных передатчиков. Такой кабель может передавать видеосигнал без потерь на большие расстояния. В иных случаях смысл монтажа дорогостоящего витого кабеля теряется.

3. Коаксиальный. В системе используется для передачи сигнала от камеры к записывающему устройству. Для домашнего видеонаблюдения оптимален кабель с медной жилой с 5 мм сечением. Покупать кабель с большим сечением нет смысла.

4. Комбинированный. Самый простой и оптимальный вариант для соединения камер с записывающим устройством. Он проводится к камере и наиболее часто используется при установке видеонаблюдения в небольших квартирах.

Выбираем камеру.

Камеры для видеонаблюдения отличаются по дизайну и способу монтажа, размеру, разрешению. Они делятся на внутренние и наружные. Камера наружного наблюдения должна отвечать таким характеристикам: термостойкость (держать температурный режим от минус 30 до плюс 50), и влагостойкость. Камера должна быть оснащена инфракрасным датчиком. Также можно подобрать форму камеры в зависимости от локации. Камеры купольной формы чаще используют для внутреннего наблюдения. Они крепятся к потолку.

Цилиндрические камеры можно расположить как на потолке, так и на стенах. Корпусные камеры (без объектива) устанавливают только внутри помещения. Несмотря на свою особенность конструкции, они дают прекрасное изображение.

К модульным камерам корпус не предусмотрен, они самые маленькие и используются для скрытого наблюдения.

Самыми дорогими являются поворотные камеры. Они изменяют свое положение, часто оборудованы датчиком движения и имеют 360 градусов угла обзора. Преимущество этих камер в том, что они автоматически «захватывают» движущиеся объекты и самонастраиваются на нужную четкость изображения. Различают камеры и по виду объектива. Камеры с фокусным расстоянием фиксированного типа имеют настройки по умолчанию и их нельзя изменить. Фокус объектива вариофокальных камер можно изменить самостоятельно. Камера продается отдельно от блока питания. Поэтому обращайте внимание на значок энергопотребления камеры, чтобы правильно подобрать блок питания. Подбирая блок питания, учитывайте потребление тока всех камер. Например, камера потребляет 12 В. Сколько бы ни было у вас камер, выбирайте блок питания на 12 В. Если эти же 3 камеры потребляют 0,7 А, то в совокупности они будут потреблять 2,1 А. Оставляйте запас по амперам (силе тока) и выбирайте блок с большим значением.

Следует обратить внимание и на иные обозначения на камере. Значок «ЛК» означает степень чувствительности камеры к свету. Чем выше значение, тем камера чувствительней.

Выбираем видеорегистратор.

Основной параметр видеорегистратора – количество входов (для аудио и видео). Обычно у регистраторов присутствует 16 каналов. Однако, если вам требуется больше, приобретите несколько регистраторов и закольцуйте их в сеть с использованием платы видеозахвата.

Второй момент – это емкость и количество жестких дисков. Определитесь, сколько времени должна храниться информация. Также учитывайте разрешение камеры и «вес» записываемого изображения. Используя весьма простые расчеты, определите оптимальную память для вашей системы.

Последний параметр – раскадровка. Для записи движений людей оптимальна раскадровка 6 кадров. Движение машин запишет камера с 25 кадрами.

Количество кадров в секунду сравните с максимальным размером кадра. Стоит учесть, что часть изображения идет на запись, а часть выводится онлайн на монитор. При выборе раскадровки камеры следует ориентироваться на запись, чтобы изображение было четким, детальным.

Монтируем камеры видеонаблюдения.

Монтаж видеонаблюдения осуществляется в таком порядке. Сначала в выбранных местах крепятся камеры, затем подключаются питание и сетевые провода. Провода питания заводятся на блок питания, сетевые провода – на видеорегистратор. Если вы делаете видеонаблюдение своими руками, воспользуйтесь следующими правилами по ее монтажу.

1. При установке внешнего наблюдения учтите, что блок питания не рассчитан на расположение вне помещения. Размещайте его или в помещении, или смонтируйте для него герметичный короб. Обязательно нужно герметично заделать отверстия для входа проводов.

2. Выбирая место для установки камер, постарайтесь установить их как можно выше, чтобы злоумышленники не смогли повредить устройство. Также постарайтесь защитить камеры от прямого попадания солнечных лучей, осадков, льда и мусора, они могут повредить оборудование. Для особо охраняемых объектов используйте связку: скрытого видеонаблюдения, плюс наружных камер.

3. Перед монтажом камеры включите ее и проверьте изображение. Кронштейны для камеры забивайте так, чтобы установленное оборудование полностью охватывало нужную площадь. Также при монтаже проверьте режимы ночного и дневного виденья.

4. Проконтролируйте, чтобы уровень освещения в месте установки камеры и контролируемой площади был приблизительно одинаковым. Иначе разница в освещении испортит картинку, а нацеленные в объектив осветительные приборы вообще засветят изображение.

5. На объектив камеры не должны падать прямые солнечные лучи. При установке оборудования учитывайте движение солнца по небосводу в течение дня.

6. Для ночного видеонаблюдения проверьте, чтобы было минимальное освещение. Также можно приобрести камеры с подсветкой или светодиодами.

7. Если вы монтируете камеру в магазине, офисе или складе, обязательно ставьте их на входе и выходе, чтобы контролировать, кто входил и кто заходил в помещение. При монтаже камер настройте их так, чтобы люди, проходящие дверь, были максимально точно видны.

8. Устанавливайте камеры так, чтобы при необходимости можно было без проблем добраться до них. Камеры нуждаются в уходе – нужно протирать пыль, убирать паутину и влагу.

9. Видеорегистратор следует расположить на расстоянии недоступном для третьих лиц. Помещение должно хорошо вентилироваться. Если видеорегистратор закрывается коробом, или маскируется каким-либо способом, обязательно должна быть циркуляция воздуха.

10. Выбирая тип камеры, учитывайте, что лучше выбрать камеру с режимом день – ночь. При хорошем освещении она снимает в режиме цвета, при ухудшении освещения данная модель автоматически переходит в черно – белый режим.

Настраиваем видеорегистратор и камеру.

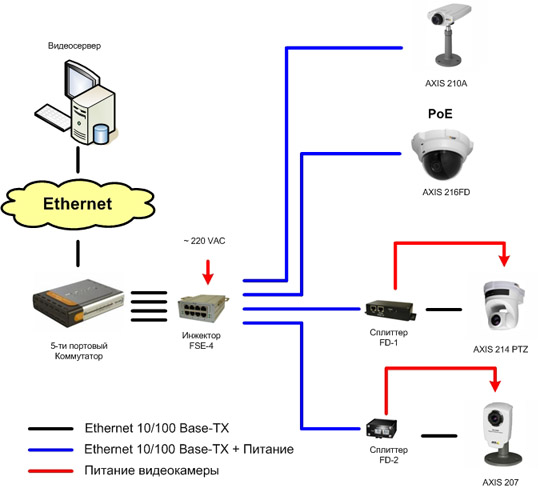

В комплект системы видеонаблюдения входит коммутатор или маршрутизатор. Это устройство необходимо для интеграции камер с компьютером. Подключите его, чтобы начать работу с системой. Диск с программным обеспечением сразу перепишите на компьютер и установите саму программу с помощью опции «Установка». После установки программное обеспечение уже готово к работе. Это следует сделать до монтажа камер, чтобы проверить работоспособность системы и настроить камеры.

Для установки каждой отдельной камеры следует проделать операции по установке камер и наладки их в программном окне, чтобы в дальнейшем получить целостную систему изображений (как правило, изображение с каждой камеры подается в отдельный квадрат в окне программы). Для первоначальной настройки камер можно воспользоваться телевизором, ноутбуком, планшетом, лишь бы оборудование имело вход НЧ.

Для настройки воспользуйтесь проводом с разъемами BNC-RG6 и тем разъемом, который нужен для подключения к вашему устройству. Так можно настроить каждую камеру по всем параметрам, находясь рядом с ней, изменяя угол наклона, положение, и т.д. А если система видеонаблюдения уже готова и включена, можно воспользоваться следующим способом настройки.

Для настройки и проверки нужно два человека с мобильными телефонами или рациями. Один человек настраивает камеру, второй находится у монитора и отдает команды по настройке камеры. С помощью этого способа можно настроить неограниченное количество камер.

Помимо камер следует настроить и видеорегистратор. Это делается так. Установите в видеорегистратор жесткие диски, включите его и начинайте настройку. Все видеорегистраторы работают по одному принципу и программное обеспечение сходно. Поэтому по нашей схеме вы можете настроить любой регистратор.

Управлять регистратором (в зависимости от модели) можно с помощью пульта, клавиш на самом регистраторе и компьютере. Удобней всего настройку осуществлять на компьютере. Чтобы войти в меню, нужно ввести свои логин и пароль по умолчанию. Перед входом в систему подключите видеорегистратор к компьютеру с помощью кабеля. В дальнейшем вы можете переподключить его, и выбрать оптимальную длину кабеля для окончательного размещения всего оборудования. Вы входите в меню из шести пунктов.

Рассмотрим их.

Графа «Поиск» поможет находить и просматривать записи из архива. Вам нужно только указать в строке поиска дату, время и наименование камеры и система автоматически выведет на экран искомое изображение. Графа «Управление» служит для управления жесткими дисками. Как только вы вошли в программу, сразу же отформатируйте их. Затем можно приступать к работе. Графа «Настройка» используется при установке камер и их настройке, а также настройке дисплея компьютера. Графа «Система» поможет осуществить контроль за всеми действиями, которые были осуществлены в программе. Графа «Автофункция» нужна для нормальной работы видеорегистратора, она означает установку перезагрузки видеорегистратора в обязательном порядке. Не стоит пугаться, если вы не сразу разобрались, что к чему в программе. В инструкции к программному обеспечению идет пошаговое разъяснение, что и за чем делать. Следуя инструкции производителя, вы сможете самостоятельно и быстро установить и настроить видеонаблюдение своими руками.

На данный момент рынок предлагает бесчисленное множество систем видеонаблюдения. Вам следует определиться, какие функции будет выполнять система, нарисовать план, подобрать оборудование, установить и настроить его. Стоит помнить, что оборудование и комплектующие к нему подбираются индивидуально. Вам всегда поможет подобрать нужную систему консультант. Он же объяснит, как правильно установить систему, и какие нюансы имеются в ее работе. На крайний случай – вы можете воспользоваться услугами специалистов по установке систем видеонаблюдения.

В целом, монтаж видеонаблюдения своими руками является достаточно простой процедурой. Следуя нашим советам, вы можете своими руками установить и наладить систему видеонаблюдения в жилье и обеспечить собственную безопасность.


Источник: http://www.novicam.ru/index.php?route=blog/blog&blog_id=218
