Как сказал бы Остап Бендер, душ для дачи – не роскошь, а средство гигиены. Причем средство первостепенной важности: по медицинской статистике, люди, откладывающие помывку после выходных на даче до приезда домой, обращаются к врачам по поводу кожных и желудочно-кишечных заболеваний на 12% чаще прочих; по прочим видам расстройств здоровья данных аналогичного характера нет.

Купить простенькую дачную душевую, рассчитанную только на летнюю погоду, можно за 10 000 руб. Потратив сумму, в 2-3 раза меньшую, а то и вовсе из подручных материалов, можно своими руками соорудить душ теплый, пригодный для банных процедур от начала до конца дачного сезона. В этом случае обнаруживается полный спектр любительских изделий – от осклизлой конурки, мечты жадного дерматолога (пациентов много будет, денег давать станут) через вполне функциональные, гигиеничные и даже почти не портящие вид участка строения до сооружений из, к примеру, строительных отходов, при виде которых понимающе покивает головой опытный дизайнер, см. рис.

Образцы дачных душевых

Образцы дачных душевых

Но, что характерно, медицинской корреляции с видом душа – покупной, разных ценовых категорий, или самодельный, не прослеживается. «Супер-пупер фирма» за 70-100 «тыр», с автоматикой и сенсорно-дистанционным управлением может оказаться рассадником заразы, а состряпанный с кондачка душ на даче верой и правдой стоять на страже чистоты и здоровья владельцев долгие годы и десятилетия.

Самодельщики с производителями тут не виноваты; и тем, и другим старания, умения и соображения не занимать. Просто – никто толком не знает, как его делать, душ дачный. Если какие-то нормативные правила его устройства и есть, то ни строителям, ни сантехникам, ни санитарам ничего о них не известно. Понятно, что делать дачный душ нужно правильно по сути, т.е. чтобы мыл, а не заражал, и чтобы содержимым сточных вод землю не убивал и урожай не портил, но как? Тут – темно, как в хрущевской ванной, когда пробки выбило.

Например, минимальный объем выгребной ямы полагается в 2 куб. м, но это при нормативном объеме стока, а на даче он в разы меньше. Биохимия же выгреба гадостная, но хорошо сбалансированная; яма не должна ни переполняться, ни пересыхать. Современные септики (биотуалеты) позволяют уменьшить объем выгреба и частоту вызовов санбочки, но принципиально процессы в выгребной яме не меняют. Какого объема и конструкции нужен выгреб для душа на воздухе? I have no idea, как сказал бы Барак Обама. То же касается и прочих узлов и элементов конструкции. Фактически, кто хочет сделать дачный душ грамотно, дергают по норме то оттуда, то оттуда, а там – может быть, они все вместе и сойдутся. А может, разойдутся, и бяка выйдет.

Что ж, попробуем включить то, чем матушка-природа американского пока еще президента малость обделила, чтобы сказать в конце: «Well, at least I’ve found a good ideal!». Будем конструировать себе летний душ, исходя из принципов:

  • Гигиеничность – ни сам душ, ни вода для него не должны приносить вреда моющимся, только пользу.
  • Экологичность – сток из душа не должен вредить окружающей среде ни в ближней (в виде соответствия урожая с участка санитарным нормам), ни в дальней (в виде качества воды из местных источников водоснабжения) перспективе, в пространстве и времени.
  • Практичность, она же функциональность – должно быть не то что возможно, но приятно и полезно не только освежиться в жару, но и помыться при любой погоде от первого до последнего выезда на дачу.
  • Эстетичность – душевая кабина для дачи должна как минимум не портить ландшафтный дизайн участка, но, желательно, органично вписываться в него. Альтернатива – душ-невидимка, разборный или в глаза не бросающийся.
  • Экономичность – на постройку душа должно уйти минимум труда, материалов и финансовых затрат, не в ущерб любому из предыдущих качеств.

Существующими нормами и правилами мы пользоваться будем, но для сверки, чтобы не нафантазировать несуразицы. И еще используем добрую толику знаний о физико-химических процессах в природе и душе. Данные в нормативных документах – верхушка айсберга и, поскольку единого их свода для дачных душей нет, придется обратиться к основам. Чтобы правильно построить душ, пройдем от одного критичного узла к другому; то, что посредине, тогда сложится легче. Реально – в такой последовательности:

  1. Основание.
  2. Сток и выгреб.
  3. Выбор конструкции.
  4. Возможность совмещения функций (душ, совмещенный с туалетом и т.п.)
  5. Пол, поддон и помост.
  6. Бак.
  7. Кабина – каркас, стенки, и пр.
  8. Рассеиватель (лейка), трубопроводы, запорная арматура.
  9. Дополнительное оборудование – водогрейка, обогрев кабины, подкачка.

Что значит всепогодность?

П. 3 списка выше особенно важен по медицинским соображениям. При его нарушении дело пахнет уже не чешущимися лодыжками и плечами, а такими штуками, как воспаление легких. Душ с подогревом значит не просто наличие горячей или теплой воды.

Допустим, снаружи +13, а помыться надо. Кабина выстыла до той же температуры: от утепления толк будет только (да простят читатели невольный каламбур) при наличии внутри моечной источников тепла. Без них – придется дрожать и ежиться 2-5 мин, пока тепло брызг из лейки не нагреет кабинку. А тем временем и горячая вода может кончиться, бак-то не кубовый.

Итак, греть нужно не только воду в баке, но и воздух в душе. Весьма желательно и в легкой кабине с большими зазорами внизу и вверху создать теплый остров. Как этого добиться, посмотрим, когда дело дойдет до дополнительного оборудования; пока, что называется, узелок завяжем.

Детский вопрос

А зачем душ – отдельно? В квартире он – вместе. Затем, что дачные участки канализацией не оборудуются. Тут уместно вспомнить правило: выгребная яма должна быть отнесена от жилых строений не менее чем на 15 м. Дело не только в миазмах, но и в том, что фильтрат из выгреба способен подмыть фундамент дома со всем вытекающим. Устроить душевую в дачном домике все же возможно. Тогда, если дом отапливаемый, то и душ будет всесезонным.

Примечание: биосептик, вредных испарений почти не дающий, в определенных условиях можно придвигать к дому на 4-5 м. Но эта тема относится уже к устройству дачных туалетов.

Устройство дачного душа

Основание

Когда ноль не нужен

Необходимость в нулевом цикле дачно-душевых работ отпадает в следующих случаях, см. рис. ниже:

  • Когда используется компактный переносной душ, слева на рис.
  • Если душ с прилежащими хозпостройками – готовые модульные, в центре на рис.
  • Если кабина – на каркасе из пластиковых труб (пропиленовых или ПВХ) с мягкой обшивкой, справа там же.
Души для дачи, не требующие фундамента

Души для дачи, не требующие фундамента

Компактный душ в чемоданчике (в продаже – большой выбор) используется в любом случайном месте, но неудобен в отношении подогрева воды; приспособить к нему водонагреватель сложно, и компактность с мобильностью сразу же теряются. Емкость – ополоснуться одному-двоим. К этому душу не нужен и выгреб – воды в баке мало, и, кто бы и как бы ни мылся, местная экология такой залповый выброс переварит.

Модульные душевые рассчитаны на установку непосредственно на грунт. Они снабжаются регулируемыми ножками, что при стационарной установке позволяет компенсировать текущие подвижки почвы. Модульные места общего пользования более знакомы гражданам по общественным биотуалетам, но выпускаются, кроме них и модульных душевых, также кухни, убежища и др., так что из модулей можно набрать полноценный хозблок. Удовольствие это отнюдь не из дешевых, более модули используются для организации удобств профессиональных выездных бригад. Выгреб не требуется, нужно только своевременно менять заполнитель встроенного септика.

Каркасы мягких душевых надеваются на вбитые в землю колья из арматурных прутьев. Если каркас из ПП водопроводных труб, то собирают его с помощью штатных соединителей, но на размер больше, и не пайкой, а на саморезах. Кабинка получается сборно-разборной и вполне надежной, т.к. каркас нагружен слабо и абсолютно ремонтопригоден. Обшивку делают чаще всего из цветного брезента: в жару тогда в кабине не так парко, в прохладу теплее, и брезент, в отличие от пленки, не липнет противно к мокрому телу. Такая конструкция выдержит и 12-балльное землетрясение, лишь бы сама земля из-под душа никуда не делась. Выгреб нужен, поэтому мягкие душевые особой популярностью не пользуются: если копать яму, то уж лучше и фундамент сделать, а на нем поставить что-нибудь посолиднее и попригляднее.

Под пластик

Построить душевую кабину из легких, упругих и химически стойких материалов с жесткой обшивкой (см. далее) можно без фундамента даже на сильно пучинистом грунте. Чтобы ее не опрокинуло, в таком случае достаточно 30-40 см непучинистой подушки. Конкретно – песчано-гравийной подсыпки слоями равной мощности. Толщина подушки – ориентировочная, на самом деле верхний гумусный слой грунта снимают до подстилающей породы: суглинка, супеси. Дачные участки на метровых черноземах не выделяются, поэтому копать очень уж глубоко не придется, но все равно – 30 см, из которых 15 песок и 15 гравий, это минимум. Вдруг после зимы все-таки перекосит, кабинку можно отодвинуть, выровнять подушку, и поставить опять как было.

Примечание: прикрепляется пластиковая душевая к грунту нижними концами труб, надетыми на вбитые в грунт арматурины, как и мягкий душ. Но есть разница – поскольку строение постоянное, то колья вбивают в грунт не менее чем на 0,35 м ниже испода подушки, а лучше, если местные условия позволяют, на глубину промерзания, тогда сезонные перекосы исключаются.

Под дерево

Душ из дерева в принципе можно поставить тоже просто на подушку, но двукратная пропитка древесины водно-полимерной эмульсией, биоцидами и затем – обработка горячим битумом предохранят опорную раму и пол от гниения лет на 3-10, смотря по местным условиям. Прочность обработанная таким образом древесина может держать и 30-40 лет, но плесневые грибки с бактериями доберутся туда, где ногами становятся и обо что телесами трутся, гораздо быстрее. Поэтому душевая кабина из натуральных пиломатериалов должна быть приподнята над грунтом как минимум на 20-25 см, а для устройства гигиеничного выгреба (см. далее) – на 35-40 см.

5468468486684

пример реализации фундамента под дачную душевую

Средство обеспечить эти требования известно давно – столбчатый или свайный фундамент. Для такого легкого и свободно «отыгрывающего» деревянного строения из соображений экономии предпочтительнее второй. Дорогие винтовые сваи покупать ни к чему, лучше обойтись самодельными забивными. Попросту – отрезками труб диаметром 60-150 мм (по наличию) со сплющенными в копье концами. Дальше – кувалда либо самодельная баба (ею работать куда легче), и – на расчетную глубину промерзания для данной местности.

Расположение свай – по 1-й на угол и каждые полные или неполные 1,5 м контура. После обрезки выступающих концов болгаркой по шланговому уровню к сваям привариваются анкерные болты (М12 – М16); на них одевается и притягивается гайками с шайбами 40-60 мм диаметром нижняя опорная рама – ростверк.

Альтернативный вариант, опять же, смотря по наличию материалов – буровые сваи из асбоцементных труб. Скважины проходят на ту же глубину промерзания ручным буром. Очень хорошо, если к нему найдется камуфлетная насадка, с которой бурят скважины под ленточно-свайный фундамент на пучинистых грунтах. Армирование свай и заливка их бетоном также аналогичны указанному случаю. Асбоцементные сваи обрезают по высоте болгаркой с кругом по камню до армирования и заливки. Анкерные болты замуровывают на глубину от 120 мм.

Под металл

Под душевую на металлическом каркасе фундамент делают такой же, как под деревянную: если дерево гниет, то металл ржавеет. Сваи в таком случае предпочтительнее забивные металлические, а ростверк из швеллера 50-80 мм к ним приваривают.

Под кирпич

Кирпичный душ на даче – большая редкость, трудоемок и дорог. Но есть у него ценное достоинство – его легко обогреть. Достаточно пропустить обратку из бака в водогрейку через старый тонкостенный отопительный радиатор (см. далее), и в каморке со стенами в полкирпича, утеплением 30-мм упаковочным пенопластом, размерами 1,2х1,2 м в плане и высотой потолка 2,2 м при +8 снаружи через 4-5 часов будет +22.

Кирпичные строения не упруги, тяжелы, поэтому и фундамент под душ из кирпича нужен прочный и устойчивый. Поскольку строение в данном случае небольшое, оптимальным по трудоемкости и затратам оказывается плитный монолитный фундамент. Устройство его просто: на описанную выше непучинистую подушку кладут цельную (обязательно!) железобетонную плиту толщиной 170-300 мм и с выносом за контур здания в 0,3-0,5 м, это будет отмостка.

Марка бетона большого значения не имеет, М150 хватит. Армирование – клеть с ячеей (150-200)х(300-400) мм из прутка 12 мм. Если планируется оборудование описанного ниже компактного выгреба, то плиту лучше лить на месте, обведя опалубкой выемку под бочку.

Выгреб

Как уже сказано, для поддержания в сточной яме биохимии, необходимой для утилизации стоков до перерабатываемого естественным образом уровня загрязнения, содержание влаги в них должно держаться в определенных пределах. Скажем, в инструкциях на фирменные наполнители для септиков ясно указывается: не заливайте, закиснет и завоняется. Не давайте пересыхать, микрофлора погибнет, и вообще работать перестанет.

54644848664То, что сток из душа слишком жидкий для общего выгреба на даче, очевидно. Но имеет значение и его химический состав: бытовой органики, питательной среды для полезных бактерий в яме, в нем практически нет. Разве что кто-то будет пользоваться душем, как Полиграф Полиграфыч Шариков из «Собачьего сердца» туалетом. Зато в избытке губительных для них щелочей (из мыла) и детергентов (поверхностно-активных веществ, ПАВ), из шампуней, гелей и т.п.

Поэтому сводить стоки из душа и туалета на даче в общую яму – грубая ошибка с точки зрения биохимии. Кухонный еще можно вместе с туалетным, а вот душевой нужно отводить отдельно в особую яму. В городской квартире дело другое: там, пока стоки дойдут до очистных сооружений, все настолько перемешается и прореагирует, что будет иметь значение только процентный состав по простым соединениям и элементам. В любом случае, построить канализацию, отдельную для ванной и туалета, в городе невозможно.

Примечание: в каких только мерзостях не приходится иной раз копаться исследователям, а? Но дело-то нужное и полезное.

Тут возникает вопрос: так что же, лишних 2 куба грунта вынимать? Раз септик душевой сток не перерабатывает? И сотка земли пропадает: от урожая из окрестностей простой ямы потребнадзор с визгом шарахнется, когда анализ сделает.

Совсем не обязательно, если учесть время нагрева воды, следующую из него максимальную частоту пользования дачным душем и объем воды в баке (разового стока-то больше быть не может). Т.е., перед нами стоят 2 задачи: первая – выводить сток в грунт понемногу, чтобы органические кислоты из почвы успели нейтрализовать щелочи и разложить детергенты. Вторая – выводить их в грунт ниже плодородного слоя, чтобы не убить почвенную микроживность. А органические кислоты, продукт ее жизнедеятельности, просочатся сверху.

Расчеты, для описания которых здесь, к сожалению, нет места, показывают, что сток 100 л/час или 50 л залпом (для дачного душа у нормальных пользователей это, как говорится, выше крыши), нужно выводить в грунт на глубине не менее чем в 2 мощности гумусного слоя. Вывод: нас выручит обычная 200-л бочка высотой 850 мм. Плодородный слой в 40 см – это не дача, это Эльдорадо. Пойдет и пластиковая бочка поменьше, лишь бы ее объем был не меньше разового сброса (за него возьмем емкость бака), а высота – не менее 2-х толщин гумуса.

Примечание: если бочку жалко, оболочку ямы можно набрать из старых автошин. Только тогда нужно будет периодически подсыпать в яму хлорки, в получившихся боковых полостях при частом пользовании сточная вода будет застаиваться.

От теории к практике

Схема расположения компактной сточной ямы для душа

Схема расположения компактной сточной ямы для душа

Устроить компактную и дешевую выгребную яму для душа из бочки несложно. Сначала копаем котлован согласно схеме на рис. на глубину, равную высоте бочки. Расстояние от излива сифона до горловины бочки не критично, пластиковый гофрошланг дотянется. Затем от бочки отрезаем днище и крышку с горловиной. Днище больше не понадобится, а от крышки отрезаем сегмент, чтобы получился ревизионный люк; для него нужна будет плотная крышка.

Бочку устанавливаем в котлован, засыпаем обратно грунт. Далее – фильтр. Насыпаем в выгреб мелкий щебень слоем в 15-20 см. В ведре воды разбалтываем 1-1,5 кг любой глины до «молока», и равномерно тонкой струей поливаем засыпку, пока глиняное молоко ее не покроет. Спустя день-два, когда вода уйдет, а глина подсохнет, ворошим фильтруюший слой, часто-густо протыкая его заостренной арматуриной. Осталось приварить крышку, а после постройки душа ввести в горловину и загерметизировать строительной пеной излив сифона. Можно в горловину вставить тройник и подавать сюда же сток из кухни, он по био- и просто химии более сходен с душевым, чем с туалетным.

Примечание: если рядом ведется стройка, и бетономешалка свободна, можно замесить пористого бетона, из которого делают фильтры при постройке колодцев. Тогда и засыпка с глиняной пропиткой не нужна – 2-3 ведра пористого замеса просто вываливают в выгреб и разравнивают.

Запашок из такого выгреба исключен конструктивно. Осматривать и, вдруг понадобится, чистить его удобно, а затрат труда и денег – всего ничего; полезная площадь, кроме той, что под душем, из хозяйственного использования не изымается. На даче у автора статьи душевой выгреб из бочки исправно действует почти 20 лет. Чистить не понадобилось ни разу (на дачу выезжают в выходные и проводят там отпуск). Бочка изнутри обросла плотным слоем каких-то химических соединений, но не проржавела насквозь. Плоды с растений в непосредственной близости от ямы неоднократно сдавались на анализ в санстанцию, который неизменно показывал их полную пригодность для еды. На пробу забили в 5 м от ямы скважину на воду – вода оказалась хорошей.

Еще о душе с туалетом

Душ с выгребом такого типа можно ставить в блоке с туалетом. Для последнего, кстати, если дача летняя, вовсе не обязательно делать довольно сложный и дорогой септик, не говоря уже о допотопной двухкубовой яме. Можно обойтись вообще без туалетного выгреба, устроив пудр-клозет. Точнее, пудр-сортир, т.к. это французская придумка. Sortie по-французски выход; сортир, соответственно – отхожее место. Пудр-клозетом можно пользоваться только в теплое время года, но именно изучение процессов в нем привело к изобретению биотуалетов. Впрочем, это снова о дачных туалетах, которые требуют отдельного разбора.

Каким будет душ?

Теперь, когда мы знаем, какой объем работ нужен для обустройства площадки под душ, и в каких случаях можно без них обойтись, пришла пора решить – какой душ будем делать? Или покупать? В общем, выбор таков:

  • Компактный переносной душ.
  • Уличная пристройка к дому.
  • Садовая кабина.
  • Капитальная душевая.
  • Бытовой комплекс в душем.
  • Душевая в доме.

Компакт – не компакт

Уличный душ с мягким ограждением

Уличный душ с мягким ограждением

Переносной душ не обязательно возить с собой везде и всюду. Никто не мешает использовать его постоянно на одном месте. Точно так же никто не мешает наполнять бурдюк горячей водой, подогретой на костре или в печке, непосредственно перед помывкой. Единственно, что требуется дополнительно – ограждение.

Душевые ограждения для мобильных душевых продаются, в комплекте с собственно душем или опционально. Но, откровенно говоря, овчинка выделки не стоит – ограждение для душа легче сделать самому. Простейший, но очень удобный вариант – полукруглая направляющая, прикрепленная к стене дома, см. рис., и штора. Не обязательно гнуть трубу из нержавейки, можно обойтись водопроводной пропиленовой, надетой все на те же штыри из арматурных прутьев. Тогда ограждение будет полностью разборным. Занавеску лучше сшить из цветного брезента (предпочтительнее тоже пропиленовый); почему – сказано выше.

Кабина на улице

Пользователи «остационаренных» душей рано или поздно приходят к выводу, что бурдюк для воды нужно заменить баком: 6-12 л и на одного маловато, а на семью точно не хватит. Теперь у нас получилась уличная душевая кабина, и встала проблема стока. Обычно ее решают, спуская воду по уклону или желобу на клумбу, из расчета, что цветы не едят. Но с точки зрения бережного отношения к природе это, конечно, неправильно. А земля, если душем пользуются часто, может закиснуть, и тогда вся клумба пропадет. Лучше все-таки выбрать время, на нижнем крае сточного уклона (обычно это отмостка дома) слепить из цемента раструб-улавливатель, и закопать в землю 40-мм ПВХ канализационную трубу к сточной яме. Для описанной выше хватит одной 3-м трубы; уклон ее нужен 4-10 см/м.

План пристенной душевой

План пристенной душевой

Если штору хочется быстро и просто заменить чем-то посолиднее, тогда выручит все та же дугообразная труба на стене. Как из кабинки со шторой делается простейшая с жесткой обшивкой, схематически показано на рис. В пределах упрощенной отмостки здания шириной всего в 60 см получается достаточно удобная (проходы по 45 см, полукруглая моечная в плане 60х120 см) и вполне неподглядываемая кабинка. Материал обшивки и загородки – любой, достаточно жесткий и допускающий некоторый изгиб. Лучше всего поликарбонат; о нем речь еще пойдет. В таком случае загородку лабиринтного входа можно изогнуть, получив вполне изящную пристройку.

Садовые <em>летний</em> душевые

Садовые душевые

Душ в саду

Однако торопиться копать и пристраивать не нужно: есть другой простой вариант – садовый душ. Это кабинка на легком каркасе с мягкой непрозрачной обшивкой, см. рис. Изюминка его в том, что кабину в каждый приезд ставят на новом месте, или раз в неделю переставляют. Достаточно относить на 2-3 м в сторону от прежнего, и местная экология вполне стерпит увеличившийся сток.

Капитальный

Капитальный душ отличается от простой кабины не только тем, что стоит на фундаменте; его, как увидим чуть ниже, может и не быть. В капитальной душевой обязательно должна быть раздевалка, хотя эксгибиционизм в определенных кругах сейчас если не норма, то уж точно мода. Однако демонстрировать при помывке модели купальников вкупе с изящными формами или рельефным торсом, как показывают на рекламных снимках, не надо.

Устройство душевой с раздевалкой

Устройство душевой с раздевалкой

Мыться совершенно без одежды необходимо прежде всего по санитарно-гигиеническим соображениям. Причина – пыль в ткани и рубчиках одежды. Раскиснув, да еще и в контакте с мокрым телом, она может вызвать накожные заболевания как раз в тех местах, где их меньше всего хочется. По правилам полевых работ в странах, широко использующих сезонных сельхозрабочих-мигрантов, т.е. непривычных копаться в земле, после смены, помывшись, обязательно нужно надевать чистое исподнее. Верхнюю одежду можно оставить рабочей, а вот белье – только свежее. Во всяком случае, нецивилизованно это – уподобляться древним кочевникам, для которых грязь до сантиметра толщиной еще не грязь, а потом она сама отваливается.

Как должен быть устроен душ с раздевалкой, показано на рис; размеры – в см. Одежду от брызг предохраняет штора, а обувь от намокания – решетка, деревянная или из пропиленовых труб на саморезах, см. далее. Штора в данном случае больше подойдет из пленки – брезент, не обдуваемый ветерком, будет долго сохнуть, и если он не пропиленовый, а х/б, то может и сопреть.

Примечание: для людей среднего роста и комплекции, чтобы, нагибаясь за уроненным мылом, не вышибать дверь и не ломать стены пятой точкой, размеры моечной в плане можно уменьшить до 80х100 см. Тогда входной, где штора висит, будет большая сторона.

Все в одном

Бытовка на даче играет не ту же роль, что на стройке и выездных работах. Выгреб в любом случае нужно отнести от жилья так далеко, как условия на участке позволяют. И трапезовать, раз уж удрали от городской суеты, приятнее и полезнее на вольном воздухе. Поэтому в состав дачной бытовки вместе с душем и туалетом часто включают и кухню с верандой.

Предельные, если можно так выразиться, схемы устройства дачных бытовок показаны на рис. Левая – простейшая, 1,8х1 м, на бетонных блоках-лежнях без фундамента. Туалет – пудр-клозет или био; раздевальное отделение может использоваться как убежище на случай непогоды. Назначение – временная, на период строительства дома.

Дачные бытовки

Дачные бытовки

Справа – бытовка постоянная. Фундамент – плитный, см. выше. Стены – из газобетона 75 мм + по 12 мм с каждой стороны на отделку. Крыша – плоская наклонная шиферная. В качестве убежища, если народу много, может использоваться и большая душевая; размеры кухни позволяют построить или поставить дровяную печь. Строится, при среднем умении мастера и наличии подсобника, за выходные, если не считать технологический перерыв на набор прочности бетона и время на отделочные работы.

Примечание, шутка: не торопитесь строить такое, а то потом кто знает когда до настоящего дома руки дойдут.

В доме

Дачный душ в доме, раз он в жилом помещении, должен соответствовать всем требованиям санитарии и гигиены. Это отдельная тема, некоторые особенности применительно к даче обсудим далее по ходу изложения.

Пол, поддон, решетка

Пол

Пол в дачном душе делают деревянным; капитальный, как в большом доме, слишком трудоемок и дорог. В кабине размерами до 1,5х1,5 м, если для настила берут шпунтованную доску-сороковку, лаги не нужны. Если кабина не квадратная, доски для настила нарезают в размер короткой стороны, так будет прочнее.

Чтобы дерево не гнило от влаги, его, разумеется, нужно обработать. В наше время для этого можно обойтись без сложных и трудоемких операций вроде прошпаривания битумом, двухслойной покраски масляными цинковыми или титановыми белилам и т.п. Подготовка досок для пола кабины сводится, после распиловки в размер, к двукратной обработке водно-полимерной эмульсией; вторую обработку можно делать через час после первой.

546846848648

Затем – сушка. При температуре свыше 22 в тени и сушке на прямом солнечном свете доски будут готовы для дальнейшего к вечеру, если обрабатывались с утра; при 15 градусах и сушке в тени – к утру следующего дня.

После сушки древесина пропитывается любым биоцидом для дерева. Нужно только почитать на упаковке, не предназначен ли препарат для пропитки под давлением, такой не годится. Пропитку желательно производить на солнце в теплую погоду, дав досками прогреться час-два.

Спустя 3-4 часа после пропитки можно наносить акриловый лак в 2 слоя. Первый подсохнет к вечеру, тогда можно лакировать вторично. Наутро следующего дня пол можно будет настилать. Таким образом, если выбрать погожий денек, с полом, который продержится не менее 10 лет, можно управиться за выходные, и еще время останется.

Поддон

Поддоны для душа, если вам это еще не известно, бывают низкие и высокие. Первые укладываются в вырез или выемку пола, а вторые – фактически стоячая ванна: устанавливаются на ножках и снабжаются экраном. Те и другие бывают размером от 800х800 до 1580х1580мм прямыми и угловыми, округлыми или гранеными, а также круглыми, овальными и сложной формы. Изготавливаются из акрила или эмалированной листовой стали. Первые дороже и долговечнее; вторые дешевле.

Для дачи с отдельный душем на территории душевой поддон нужен прямой низкий, см. рис справа. Самый ходовой размер и материал – стальной 1000х1000 мм. Его преимущества:

Поддон для дачного душа

Поддон для дачного душа

  • Простота установки и герметизации: по контуру выреза наносят колбаску строительной пены и тут же, пока она не застыла, укладывают поддон; выдавившиеся излишки пены удаляют.
  • Экономия древесины и работы: сделав опорную раму кабины (см. далее) шириной по внутри в наружный размер ванны поддона, избавляемся от настила большей части пола. Достаточно обить верх рамы обрезками досок, чтобы поддон не оказался в провале.
  • Дешевизна: при относительно низкой интенсивности пользования дачным душем стальной поддон при аккуратном пользовании прослужит не менее 15 лет.
  • Стойкость в дачных условиях: акриловые поддоны на дачах не выдерживают расчетного срока службы, т.к. боятся абразивного износа песком, от которого за городом никуда не денешься.

Примечание: если душ с раздевалкой, можно взять поддон 800х1000, см. выше. Если же на даче бывают люди с корпулентностью выше средней, то лучшим будет поддон 1200х1200

Дачная душевая в доме требует уже высокого поддона. Причина – вырез ослабит пол, если только тот не сформирован по полной схеме. Да и тогда долбежно-бетонные работы отнимут много времени и сил, плюс бить канал для сточной трубы. Вдруг дом еще не построен, закладывать в проект с деревянным полом низкий поддон тоже не нужно: шаг установки лаг оказывается слишком велик для настила таких размеров.

Высокий поддон выгоднее приобретать в комплекте с кабиной и экраном. Тогда лучше брать душ угловой: душевой уголок тех же габаритных размеров отнимает в небольшом помещении гораздо меньше полезной площади и оказывается даже удобнее, чем душ прямой.

Что касается монтажа, то его желательно делать самому. Во-первых, выезд мастера за город окажется слишком дорог, у него же день пропадает, а за день он может установить до 3-х кабин, если не больше. Во-вторых, подача воды и сток на даче почти всегда нестандартные, что выйдет еще накладнее. Поэтому, как самому установить душевую кабину с высоким поддоном, см. видео ниже.

Видео: самостоятельная сборка и установка душевой кабины

И следующее — о тонкостях именно угловых:

В дополнение уже перед покупкой нужно будет ознакомиться с фирменной инструкцией, т.к. способы монтажа душей разных производителей несколько отличаются.

Решетка

В раздевалке решетка под ноги нужна обязательно, чтобы обувь не промочить. В моечной с низким поддоном весьма желательна и решетка над ним, т.к. из-за отсутствия порога опасность поскользнуться и грохнуться при входе в поддон повышена.

54688648846864Обычно решетку делают деревянной из реек от 30х30 до досок 100х40. Подготовка древесины – такая же, как для пола, но решетку желательно вместо лакировки, если средства позволяют, покрыть акриловым компаундом для ремонта ванн, тогда ее стойкость к износу подошвами обуви существенно повысится. Да и для пола покрытие компаундом лишним не будет; в таком случае поддон можно пеной не герметизировать, густая смесь зазор затянет.

Лучшая, а если учесть цены на лак, то и более дешевая решетка получается из ПП труб, собранных на саморезах. Трубы нужны 1/2″; шаг установки – 1,5 наружного диаметра. Шаг поперечин из той же трубы – 300-400 мм. Тут есть небольшая хитрость: после сборки решетки во все зияющие концы запускают по немножко монтажной пены, чтобы решетка внутри не кисла от сырости.

Бак

Бак для душа на дачу обязательно должен быть оборудован санитарным дренажом с запорным вентилем, обозначен коричневым на рис. Располагают его в наинизшей точке сосуда, а исток делают заподлицо с днищем. Перед долгим перерывом в пользовании (хотя бы на неделю) бак через сандренаж полностью опорожняют. Желательно регулярно, с той же периодичностью, сливать отстой и при постоянном пользовании. Учтите, что на даче вероятность попадания спор и яиц нежелательных микроорганизмов в бак не в разы – на порядки выше, чем в городской квартире. Автору известен случай, когда в душевом баке обнаружились… карасики-пятачки. Питались, очевидно, личинками комаров, которые там же кишели.

Устройство баков для дачного душа

Устройство баков для дачного душа

Второе условие – отборный патрубок нужно ставить повыше, чтобы из лейки брызгала чистая вода, а не отстой. Наконец, при наличии подогрева воды в баке также должна происходить термосифонная ее циркуляция, иначе большая часть мощности нагревателя уйдет вхолостую. Т.е., подающий патрубок горячей воды должен находиться как можно выше.

Если бак запитан от водопровода, то в нем необходим поплавковый кран и перелив с площадью сечения просвета не менее 2-х таковых подающей трубы. Над поплавком нужен достаточный просвет, чтобы он не уперся в крышку бака, не заперев подачу воды до конца. Для такого случая схема бака с рекомендуемыми размерами приведена слева на рис.

Для бака, наполняемого вручную, схема расположения труб меняется, т.к. уровень воды в нем при пользовании снижается. Его схема приведена справа на рис. Непременное условие – подача горячей воды должна располагаться хотя бы на чуточку (5-7 мм как минимум) выше истока отбора, а устье подающего патрубка должно быть отнесено подальше от истока отводящего; отборный располагается примерно посередине между ними. Отстой из такого бака желательно сливать немедленно после каждого опорожнения, чтобы осадок не засорил водогрейку.

А из чего он?

Готовые баки для душей разного размера, емкости, полностью снабженные арматурой, имеются в продаже в широком ассортименте. Но, раз в заголовке стоит «своими руками», то мы посмотрим, как и бак сделать самому.

Самый расхожие баки дачных душей делаются из бочек, уложенных набок; тогда удобно размещать сандренаж, и уход воды в отстой становится минимальным. В стальной 200-л бочке в таком случае вырезают широкий заливочно-ревизионный люк и через него, после вваривания патрубков, изнутри красят емкость яхтенной акриловой эмалью или тем же компаундом для ремонта ванн. Устаревший долгий способ – грунтуют грунтовкой по ржавчине и красят железным суриком на масле.

Пластиковые бочки подготовки изнутри не требуют, но возникает проблема герметизации соединений: к полиэтилену и полипропилену почти ничего не липнет, а соединять пайкой, как водопроводные трубы, нельзя. К счастью, пластиковые бочки выпускаются с широкими горловинами, через которые возможно установить резьбовые штуцеры М12-М16 с фланцем и резиновой прокладкой, а снаружи – тоже с прокладкой и шайбой; стягивается все гайкой. Чтобы патрубок термическими деформациями потом не выворотило, диаметр фланца и шайбы должен быть от 3-х наружных диаметров штуцера, но не менее 40 мм.

Примечание: альтернативный способ – герметизация силиконом – себя не оправдывает, на 2-3 сезон стыки дают течь.

О баке из старой стиралки

Не секрет, что на многих дачных душевых стоят баки от негодных старых стиральных машин. Емкость их невелика, на 2-3 помывки наскоро, но в остальном они очень хороши: не ржавеют, сандренаж автоматически получается из прежнего сливного патрубка, а ввод-вывод остальных несложно осуществить через проем для активатора, там уже есть выштамповка под прокладку и отверстия для крепежа. Накрыв такой бак стеклом на силиконе (лучше акриловым), получим эффективный солнечный подогрев воды (см. далее), т.к., многократно переотражаясь от внутренних блестящих стенок, излучение Солнца почти полностью поглотится водой.

Кабина

Ростверк

Опорную раму кабины делают чаще всего из дерева, оно в условиях дачной эксплуатации медленнее теряет прочность, чем тонкостенный (1,5-2,5 мм) металлопрофиль. Швеллер, конечно, простоит дольше, но обойдется дороже. Он более пригоден для сварных конструкций, см. выше.

546864864684

Что до дерева, то для легкой кабины годится брус 100х100 или даже 60х60, а для душей капитальных – 150х150. Обработка древесины в общем такая же, как и для пола, только вместо лакировки ее дважды-трижды пропитывают разогретой битумной мастикой. В сочетании с водно-полимерной эмульсией это обеспечит долговечность не менее 12 лет; ВПЭ, глубоко проникая в поры древесины, делает их непригодными для прорастания спор плесневых грибов.

Как высоко?

Подъем ростверка над грунтом, и соответствующий выступ свай фундамента, рассчитывается как сумма 200-250 мм для вентиляции, плюс глубина лохани поддона, плюс технологическая высота сифона и еще 50-70 мм запаса. Так, для низкого поддона это составит 320-450 мм, т.е. нужны еще 2-3 ступеньки на входе.

Каркас

Деревянный душ собирают, как и беседку – на несущих столбах, только проблемы крыши отпадают: ее или вовсе нет, или она простая наклонная. Рамы стен подкрепляют диагональными раскосами, по одному на сторону, из доски 100х40 или ее же, распущенной вдоль пополам, т.е. 50х40, и установленной плашмя. Последний вариант экономит материал, но отнимает место внутри кабины.

На металлический каркас обычно идет профтруба от 25х25х1,5 до 40х40х2. Собирают профильный каркас на сварке, грунтуют и красят. Тонкостенные оцинкованные профили дешевле и собираются проще – на саморезах – но долго не держатся, этот материал для наружного применения вообще не предназначен.

Лучший материал для каркаса душа – пропиленовые водопроводные трубы 1/2″ и 3/4″. Схема сборки – та же, что и для дерева: рама и диагональ. Паять пластик в данном случае не требуется, достаточно подобрать штатные соединители, чтобы труба входила в них поплотнее, и собрать на саморезах. В душе лучше держатся фосфатированные (черные). Диаметр саморезов – 4,2 мм; длина – на 1-1,5 мм короче внешнего диаметра соединителя, чтобы кончик не выпер и не царапался.

Обшивка

Для обшивки душа пригодны в общем любые листовые отделочные материалы наружного применения: профнастил, пластиковая вагонка, сайдинг, поликарбонат, верхний ряд на рис; их можно крепить к любому каркасу либо штатным крепежом, либо, если каркас пропиленовый, скобами и хомутами.

Дачные душевые из разных материалов

Дачные душевые из разных материалов

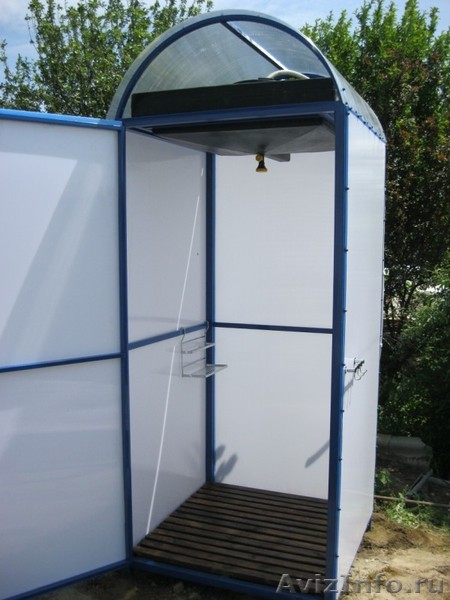

Из всех обшивочных материалов выделяется поликарбонат. Главное его достоинство – душевая из поликарбоната самогреющаяся. Особенности взаимодействия сотового поликарбоната с солнечным светом таковы, что внутри кабины создается повышенная плотность энергии инфраксрасного (теплового, ИК) излучения. Попросту говоря – возникает своего рода теплый кокон, даже если душ без крыши и с широким вентиляционным зазором внизу. Сотовый поликарбонат и был изначально разработан для покрытия теплиц и парников.

Кабина душа обшита со всех сторон, тесная, т.е. площадь ее остекления велика относительно объема, и помидоры зимой в ней не выращивают. Поэтому для обшивки душа подойдет самый дешевый лист структуры 2R толщиной 4 мм самого что ни на есть разальтернативного производителя. Бояться подглядывания не стоит: специально для душевых выпускается молочный, непросвечивающий, поликарбонат.

Второй важный фактор – сотовый лист, если его ориентировать внутренними каналами вертикально и изогнуть, приобретает свойства предварительно напряженной конструкции (ПНК): высокую прочность и жесткость. Т.е., очень прочную и легкую круглую кабину можно сделать на каркасе всего из 2-х согнутых из ПП трубы обручей, верхнего и нижнего. Обручи будут тоже предварительно напряжены и общей прочности добавят изрядно.

Душевая из поликарбоната без каркаса

Душевая из поликарбоната без каркаса

Наконец, туго примотав лист к криволинейному шаблону и нагревая в течение 20-30 час до 70-80 градусов, изгиб листа можно зафиксировать. Этот прием нередко используют дизайнеры; в частности, и для оригинальных душевых без каркаса, см. рис. справа.

Широко используется для душей и старое доброе дерево, предварительно обработанное, как и для пола, а то и сырое, хотя бы в виде плетня, нижний ряд на рис. выше. Его достоинства доступность, легкость обработки, а для капитальных душевых под крышей – дерево хорошо держит тепло. Теплопотери через деревянную обшивку из доски-сороковки меньше, чем через кирпичную в полкирпича.

Примечание: использовать для обшивки душевых слоистые и модифицированные древесные материалы – фанеру, ДВП, ДСП, МДФ – нежелательно, расслаиваются.

Лейка дачного душа

Лейка дачного душа

Арматура

От обычного душа дачный садовый отличает прежде всего душевая лейка (излив, рассеиватель): в состав ее конструкции входит регулировочный вентиль, см. рис. Если на даче есть горячая вода отдельно, то такой не годится – рассеивателей со штатным двухходовым вентилем в продаже что-то не видно. Впрочем, лейку с вентилем несложно изготовить и самому, каких-то принципиальных особенностей у нее нет. Прочая запорная арматура – любая обычная, а вот трубопроводы проще и дешевле делать гибкими, из армированного садового шланга.

Обогрев и подогрев

Теперь разберемся окончательно, что же такое теплый душ. В капитальных душевых, как сказано выше, обогрев моечной обеспечит пропускание обратки из бака в водогрейку через отопительный регистр, см. рис. Для постоянного обогрева жилых помещений эта схема – ересь несусветная, но в душе вполне работоспособна без потери общей эффективности.

Схема обогрева моечного отделения

Схема обогрева моечного отделения

Самый дешевый и быстрый подогрев воды обеспечивают проточный газовый котел малой мощности или, если газ баллонный, электробойлер. Тот и другой оставим, т.к. сделать их в соответствии с требованиями безопасности вне промышленных условий невозможно: ТЭН с заземлением только основа, нужна еще автоматика регулировки температуры, аварийная от вскипания, опорожнения, перегрева ТЭНа вследствие обрастания накипью или затягивания отстоем, и еще некоторые необходимые мелочи.

Без теплообменника

Проще всего, чем испокон и пользуются дачники, греть воду Солнцем. Но всем известный облитый битумом бак – решение не лучшее; дело в том, что битум или простая черная (не селективная) краска черны только в видимом свете, а ИК неплохо отражают.

Непосредственный солнечный нагрев воды для душа

Непосредственный солнечный нагрев воды для душа

2 способа примитивного солнечного нагрева воды показаны на рис. справа. В первом (левая поз.) используется тот факт, что вода сама по себе активно поглощает ИК и ультрафиолет (УФ). Последний несет много энергии, но нужен хорошо пропускающий УФ бак, т.е. дорогой акриловый. В другом, что на правой поз. в ход идет собственная теплоемкость шланга: он, когда вода потечет, отдает ей накопленное тепло, поэтому теплой воды удается получить больше, чем ее первоначально было в объеме трубы.

С регистром и горшком

Непосредственный нагрев воды плох тем, что зависит от погоды и времени года: набежали тучки – вода холодная, да и получить горячую можно только в самую жару, когда хватит чуть теплой. Для хорошего нагрева воды не только в теплое время и не только в ясную погоду водонагреватель для душа должен, во-первых, как-то собирать солнечное излучение, плотность энергии которого относительно невелика, и передавать его воде, теплоемкость которой относительно велика. Непременное условие для того, чтобы «сшить» эти требования – термосифонная или принудительная циркуляция воды в системе, т.е. необходим теплообменник, а уж как его греть – дело второе.

Схемы простых теплообменников

Схемы простых теплообменников

Простой теплообменный регистр – змеевик (слева на рис.) или U-образное колено из медной или алюминиевой тонкостенной трубки. Его можно класть плашмя с наклоном, посредине там же; тогда горячая сторона должна быть приподнята над холодной не менее чем на величину внутреннего диаметра трубки, иначе возможно развитие внутренней конвекции, вскипание и разрыв даже при относительно небольшом притоке энергии.

В некоторых случаях удобнее оказывается теплообменник в виде герметичного сосуда, справа на рис. Принцип «теромосифонности» здесь соблюдается тем, что отводящий (горячий) патрубок располагается как можно выше холодного. Герметизация в таком случае нужна полная, без малейшей течи!

От печки

Простейшая солнечная печь

Простейшая солнечная печь

Водогрейный регистр можно встроить в дачную отопительно-варочную печь, но это уже вопрос устройства печей, а куда девается потом горячая вода, печке по большому счету все равно. Гораздо интереснее в отношении нагрева воды для душа выглядит солнечная печь. В наших широтах для кулинарии она подходит неважно, но душ обеспечит горячей водой и простейшая (см. рис.) весной и осенью в пасмурную погоду.

Выкройка такой печки показана на след. рис. Материал – любой фольгированный, хоть картон. Учтите, отражатель – непременно металлический, он отражает весь спектр излучения, а бытовые зеркала – только видимую часть. Для ИК облака намного прозрачнее, а УФ и в малом количестве несет много энергии.

Выкройка простой солнечной печи

Выкройка простой солнечной печи

Схема стационарной солнечной печи посложнее, но намного эффективнее, показана на след. рис. Рефлектор набирают из кусков (можно обрезков) оцинковки на силиконе. Фрагменты отражателя устанавливают поочередно, регулируя (юстируя) так, чтобы световое пятно легло на дно нагреваемого сосуда; уже установленные и отъюстированные зеркала пока чем-то прикрывают. Для этой печи и описанной перед ней теплообменник необходим компактный, его ставят вместо варочной посуды.

Схема самодельной солнечной печи

Схема самодельной солнечной печи

Панели

Не так уж сложны и не требуют никакой юстировки солнечные панели. Это, собственно говоря, зачерненные изнутри и застекленные плоские ящики или иные емкости, в которых создается сильный парниковый эффект; внутри такого мини-парника установлен змеевик, схема слева на рис. В современных солнечных панелях используются поистине космические технологии, и некоторые модели зимой в пасмурный день при –20 снаружи выдают в систему воду с температурой +70.

Солнечные коллекторы

Солнечные коллекторы

Нам такой сверхэффективности не нужно, нам достаточно нагреть за 2-4 часа 50-100 л воды от +15 до +40. С такой задачей справится и самая незатейливая конструкция наподобие показанных на след. поз-ях того же рис. А на рис. ниже (на верхней поз. – со схемой установки и вариантом использования для отопления дома) – чертежи самодельных солнечных панелей, по эффективности сравнимых с отдельными промышленными образцами. Первая панель полностью самодельная; теплообменник спаян из медной трубки. В той, что ниже, на него пошел радиатор от старого негодного холодильника; размеры ящика подгоняются под наличный.

Чертежи солнечных коллекторов и душа с солнечным подогревом воды

Чертежи солнечных коллекторов и душа с солнечным подогревом воды

А в темноте?

Если кухня на даче газифицирована, все равно, от магистрали или баллона, то можно греть воду для душа совсем даром в любое время года при любой погоде днем и ночью. Как? За счет бросового тепла (в сущности – собственных теплопотерь) газовой плиты. Для этого медным змеевиком из трубки 6-10 мм обводят горелки, как показано на рис; способ этот изобретен еще в сталинские времена, когда народ прослышал, что где-то там, в верхах, появилась диковина – горячая вода в кране.

Нагрев воды для душа за счет теплопотерь газовой плиты

Нагрев воды для душа за счет теплопотерь газовой плиты

Чтобы придать наклон теплообменнику, на его горячую трубку наматывают отрезки мягкой проволоки, а их усы используют либо как ножки, либо как крючки. Помните: нагрев интенсивный, без наклона змеевик вскипает и лопается мгновенно! Также необходимо выдержать прочие размеры, чтобы не пережечь и не пересушить гибкие шланги, соединяющие змеевик с баком. Что еще нужно помнить – уклон горячей трубки должен быть больше, чем холодной, и греется змеевик хорошо, только если горящие конфорки заняты варочной посудой. Т.е., жечь газ вхолостую смысла нет, нужно греть воду во время готовки. Как правило, за час приготовления обеда 50-л бак нагревается до 40-45 градусов.

В заключение

Курьезный открытый душ

Курьезный открытый душ

Напоследок упомянем об одном курьезе – душе якобы гидромассажном. На рис. справа показана простейшая модель (цена, между прочим, не простенькая – около 300 евро), но выпускаются установки с 6 и даже 10 рассеивателями, в рекламных проспектах громко именуемыми форсунками.

Душики такие – только дань моде, если не измышления маркетологов потребительского общества; попросту – разводка. Для настоящего гидромассажа необходимо снижение мышечного тонуса в условиях гидроневесомости, чего без ванны с водой быть никак не может.

Будем считать заметку о «гидромассажном» душе предостережением. А что до нормального, полезного, то, надеемся, статься помогла вам разобраться в них получше.

Видео: пример постройки дачного душа

что еще почитать:

Вывести все материалы с меткой:
Источник: http://vopros-remont.ru/zagorod-i-stroika/dush-na-dachu/

Закрыть ... [X]

Летний душ для дачи своими руками, бак, подогрев Интерьеры садовых домиков своими руками

Летний душ для дачи своими руками поликарбонат Стол для дачи своими руками 500 фото, инструкции
Летний душ для дачи своими руками поликарбонат Летний душ из поликарбоната для дачи купить в
Летний душ для дачи своими руками поликарбонат Летний душ на даче своими руками - пошаговая
Летний душ для дачи своими руками поликарбонат ДУШ ДЛЯ ДАЧИ. Купить недорогой летний душ у
Летний душ для дачи своими руками поликарбонат Летний душ для дачи из поликарбоната -Дачи
Летний душ для дачи своими руками поликарбонат Навесы для дачи от солнца своими руками
Летний душ для дачи своими руками поликарбонат Бассейн своими руками на даче фото. Как сделать недорогой бассейн
Летний душ для дачи своими руками поликарбонат Генератор на дровах своими руками
Голые жены Фото голых жен Деревянный забор с воротами и калиткой - «МАСТЕРОВИТ » Здесь можно разместить ссылку бесплатно Как сажать петунии в кашпо: посадка в подвесной горшок Как сделать диагностику инжекторного авто с помощью ноутбука своими Пластилинография в детском саду. Мастер-класс Специалисты - t ТОРШЕР СВОИМИ РУКАМИ Творожный пирог 54 рецепта с фото. Как приготовить пирог на
