Контактные кольца на генераторе своими руками


одеваем новые кольца и шайбу на генераторСо временем некоторые элементы генератора приходят в негодность. Купить новый можно руками всегда, но если Вы решите починить генератор, то сэкономите не плохую сумму денег. Тем более, что ремонт генератора своими руками не требует специального инструмента или большого опыта.

кольца генератораПричина поломки генератора может быть не одна и об этом описано тут. Там же можно найти, как разобрать генератор (инструкция). В этой статье мы поговорим об износе колец генератора, которые могут быть одной из возможных причин выхода генератора из строя. Первым делом покупаем новые кольца за 150-300р и снимаем генератор.

Снимаем подшипник генератора с помощью большого рожкового ключа. Зажимаем ротор вертикально и нижним рогом ключа подцепляем внешнее кольцо подшипника. Можно аккуратно подцепить его отверткой по кругу, следите, чтобы при снятии подшипник не перекашивался. После подшипника снимаем пластиковую крестообразную заглушку прямой отверткой.
снимаем подшипник генератораснимаем подшипник генератораснимаем крестовину с генератораснимаем крестовину с генератора
Под кожухом видим 2 контакта, которые нужно разогнуть и освободить выводы обмотки ротора. Отвертка и пассатижи тут главный инструмент.
разгибаем контакты генератораразгибаем контакты генератора

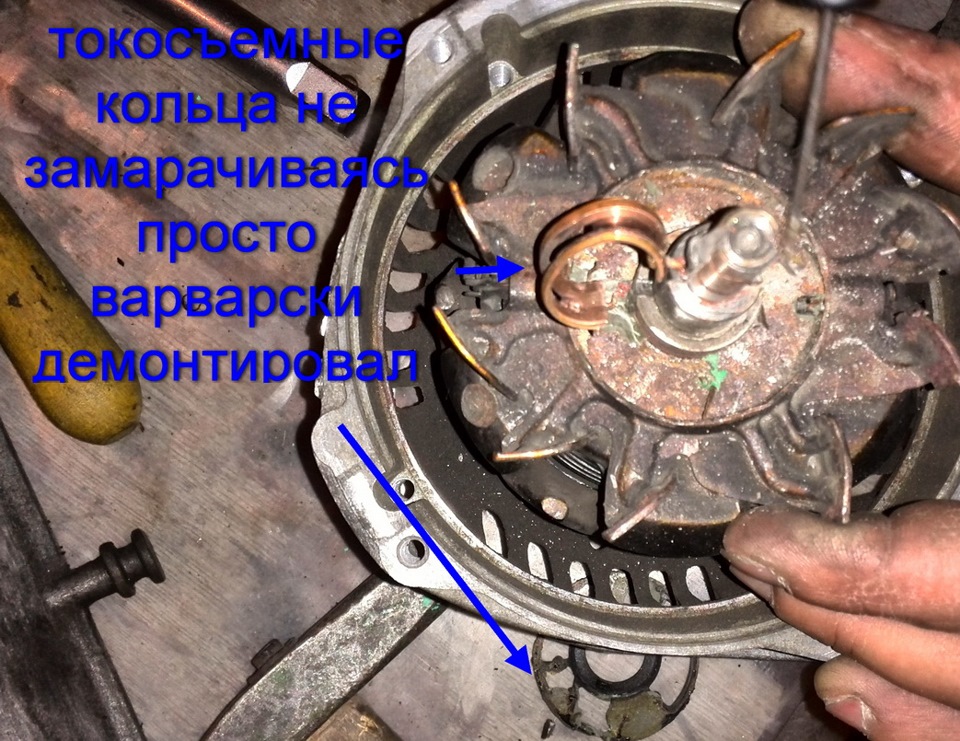

Отламываем контакты и снимаем старый хвостовик.

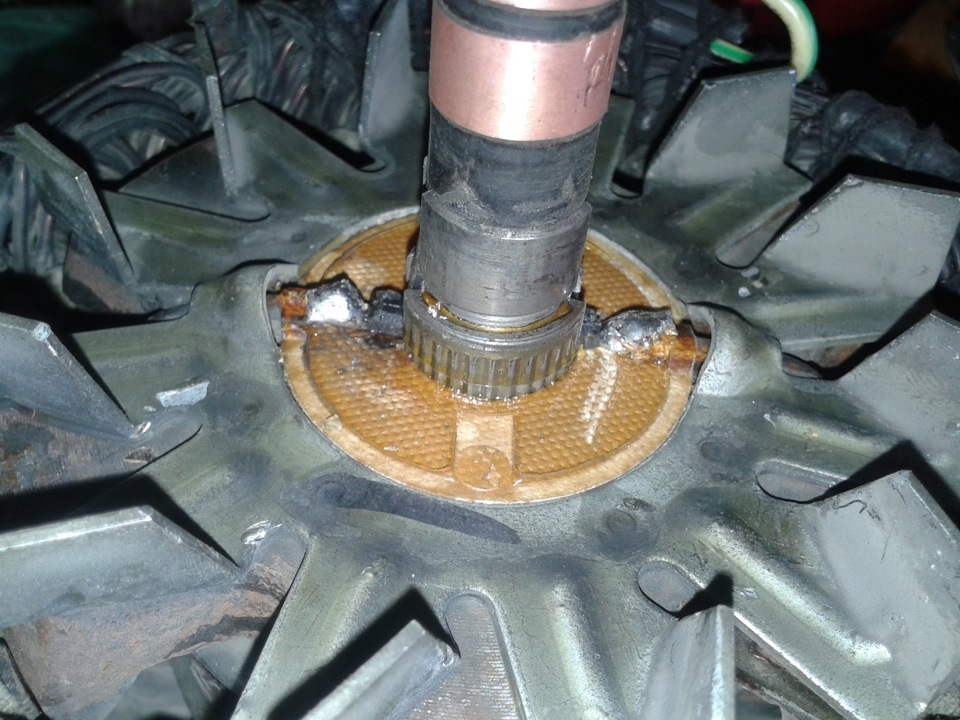

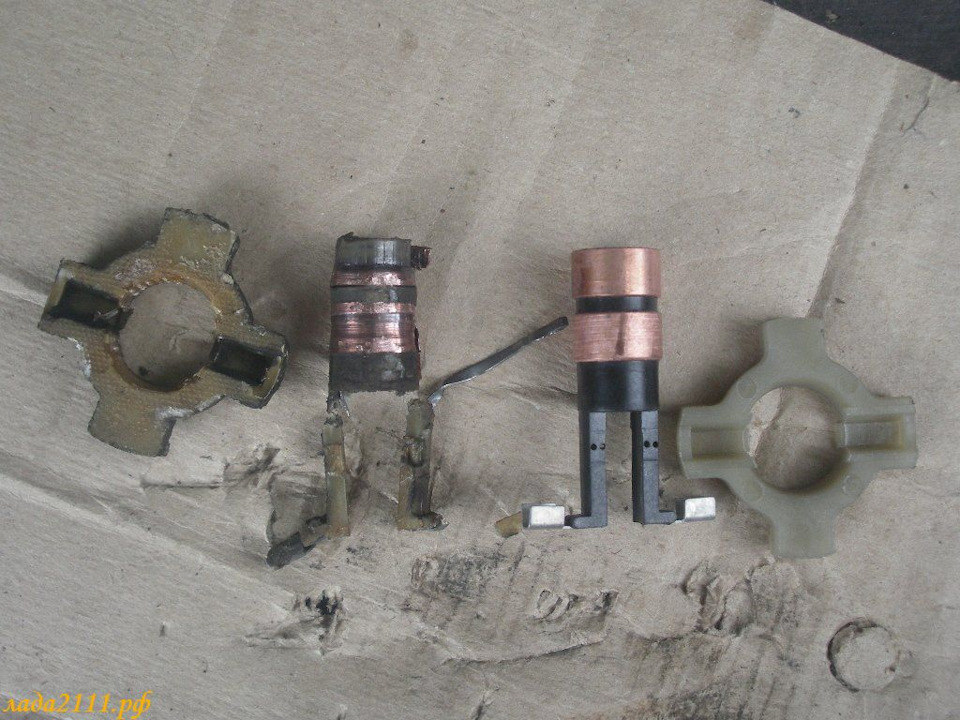

снимаем кольца генераторагенератор без колецстарые и новые кольца генераторагенератор без колец
Надеть новые кольца на ротор можно при помощи молоточка (возможно придется немного поработать напильником). Если кольца окажутся немного короче, чем заводские, тогда выйти из этой ситуации можно путем насадки на вал пластиковой втулки. Проследите, чтобы не было перекоса, в противном случае щетки быстро испортятся.
Контакты загибаем (по желанию их можно припаять к обмотке) и одеваем пластиковый кожух, а затем и подшипник.
одеваем новые кольца на генератородеваем новые кольца и шайбу на генераторустанавливаем пластиковую крестовинунадеваем подшипник на генератор
Рекомендуется немного смазать кольца, чтобы избежать гибель в момент притирки. Восстановление генератора заняла 30-60мин. Теперь ресурса генератора хватит как минимум еще на пару лет. Кстати, удобно сразу доработать генератор и повысить напряжение сети автомобиля.
